Quiosque de Autoatendimento TP-21

Estrutura principal

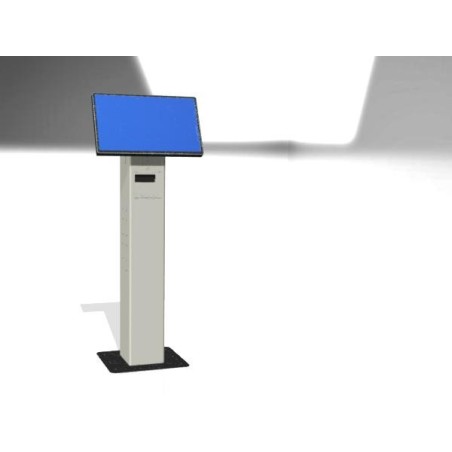

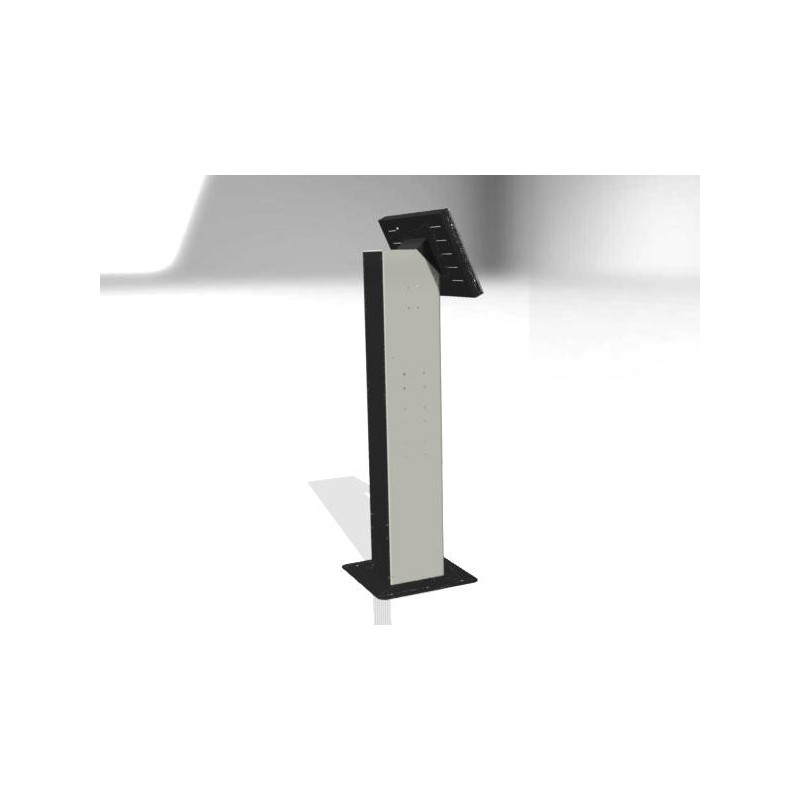

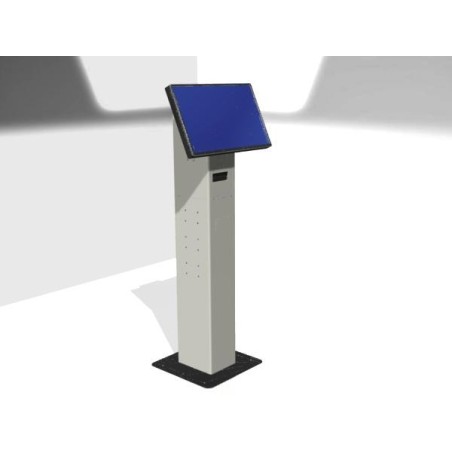

O Quiosque de Autoatendimento com Tela de 21,5”, é composto por uma estrutura principal de 400mm de largura x 420mm de profundidade x 1.247mm de altura. Esta estrutura permite:
A fixação da tela, por meio do suporte VESA.
A colocação interna da impressora e do scanner
A fixação do braço do TPV e do braço para scanner manual
A colocação das bandejas em diferentes alturas.

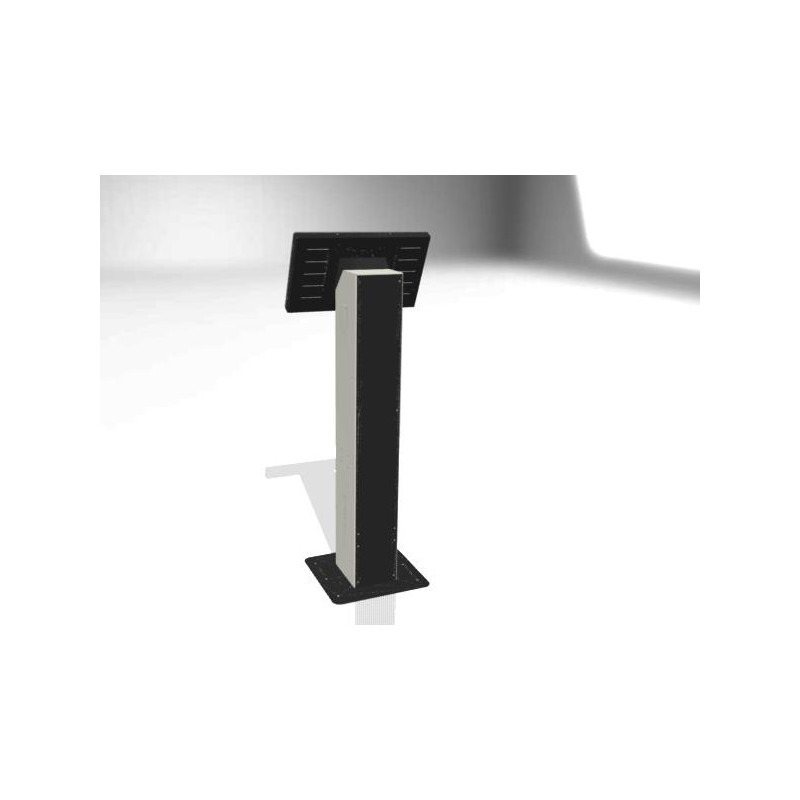

A parte traseira da estrutura conta com duas portas  para acesso ao interior permitindo acessar a fiação e os diferentes periféricos como a impressora e o scanner.

No seu interior, possui uma série de abas para fixar e organizar a fiação dos dispositivos.
A estrutura principal pode ser ancorada ao chão ou sobre uma base metálica.

Suporte VESA com caixa projetado para monitor TPV com tela sensível ao toque ELO Touch 2294L vertical
Na parte superior do quiosque está localizado o suporte VESA de 75/100 que segura o monitor e apresenta uma leve inclinação que facilita a interação do usuário com a tela. Além disso, possui um orifício que permite a entrada da fiação para o interior da estrutura.

O Quiosque está preparado para instalar um monitor de 21,5" que pode ser colocado em posição vertical. Além disso, a tela e a fiação estão protegidas por uma moldura de aço.

Braço terminal de pagamento:
A estrutura principal pode opcionalmente dispor de um braço de 90º para segurar o datáfono ou terminal de pagamento, seja por meio de um suporte universal para terminal de pagamento ou um suporte específico de acordo com o modelo do datáfono. A fiação do dispositivo passa pelo interior do braço, chegando ao interior da estrutura e sendo fixada com as abas.

O suporte do datáfono garante a total fixação e integridade do terminal de pagamento.

Impressora
Está localizada no interior do tronco principal do Quiosque para evitar manipulação ou furto. Fácil acesso para a troca do papel por meio de uma porta frontal ou a traseira.
Os modelos de impressoras que podem ser colocados no interior do Quiosque são os modelos EPSON TM-T70II e SAM4S GCube
Esses modelos são devidamente fixados pelos suportes internos projetados para seu correto funcionamento.

Scanner
O scanner é colocado acima da impressora e dentro da estrutura do Quiosque

O interior do Quiosque foi projetado para acomodar os modelos de scanner DATALOGIC GFS4400 2D USB ou Newland NLS FM 80. Ambos os modelos são conhecidos no mercado por sua alta qualidade e confiabilidade.

A segunda opção pode ser o scanner de pistola, que é uma opção perfeita para tornar a experiência de compra do consumidor mais dinâmica e permite a digitalização de produtos de maior dimensão.

Bandejas

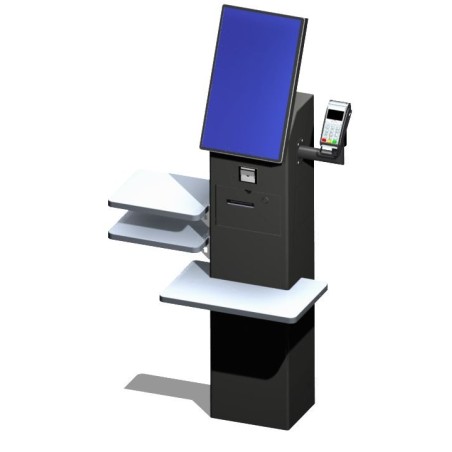

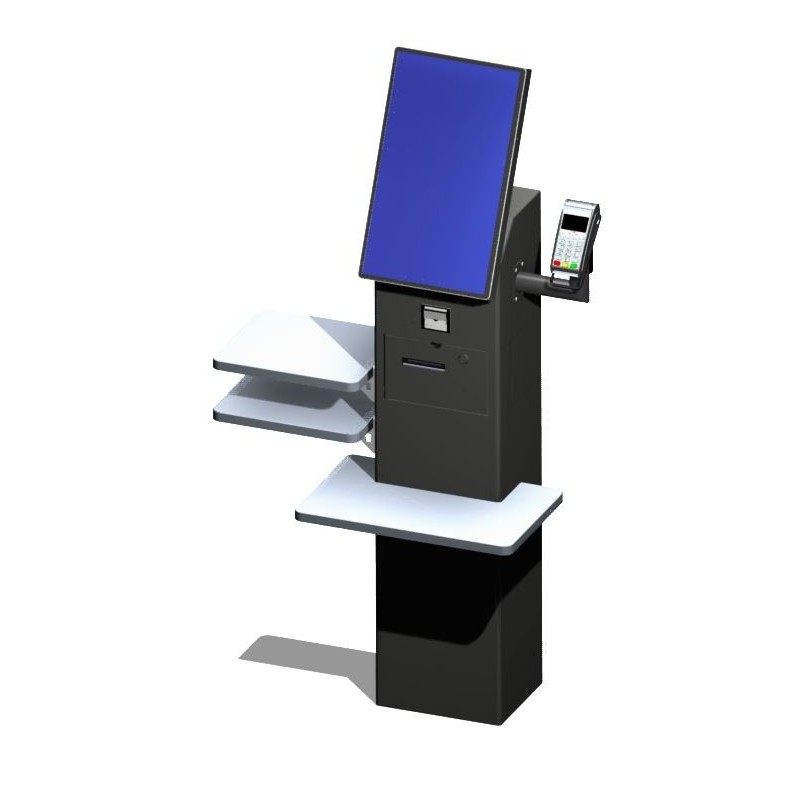

Tanto nas partes laterais como na parte central, podem ser colocadas bandejas de aço inoxidável ajustáveis em altura  permitindo a colocação de produtos e melhorando a experiência de compra.

As combinações possíveis são as seguintes:

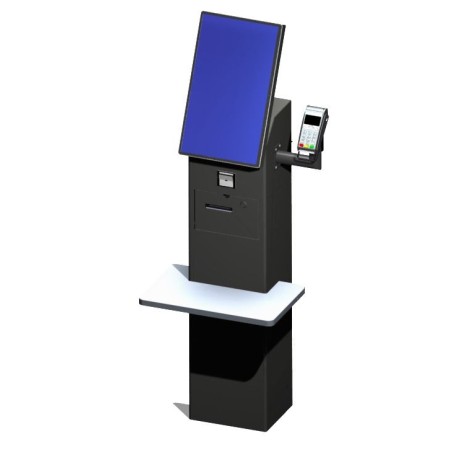

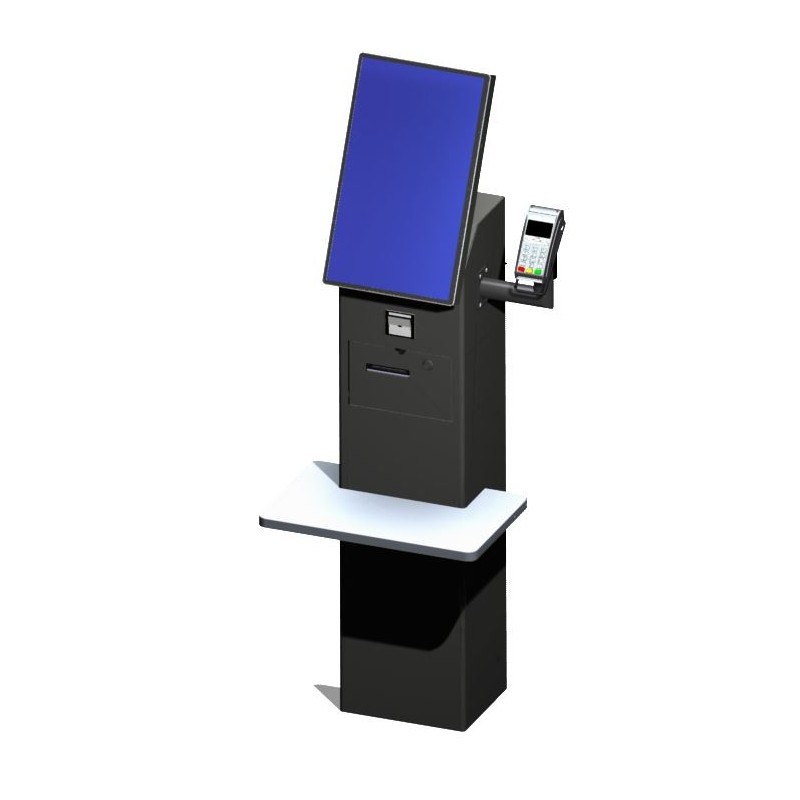

• Combinação 1: Uma bandeja central com medidas 104,5 mm x 159,5 mm, a uma altura de 550 mm do chão.

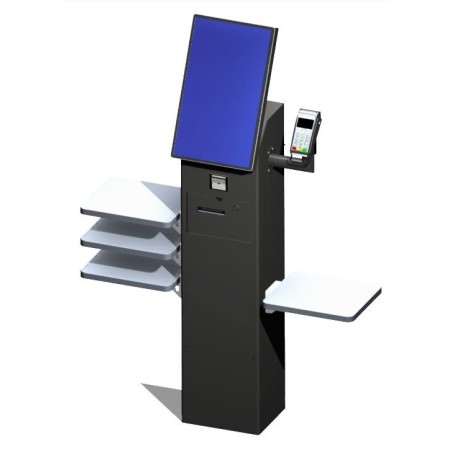

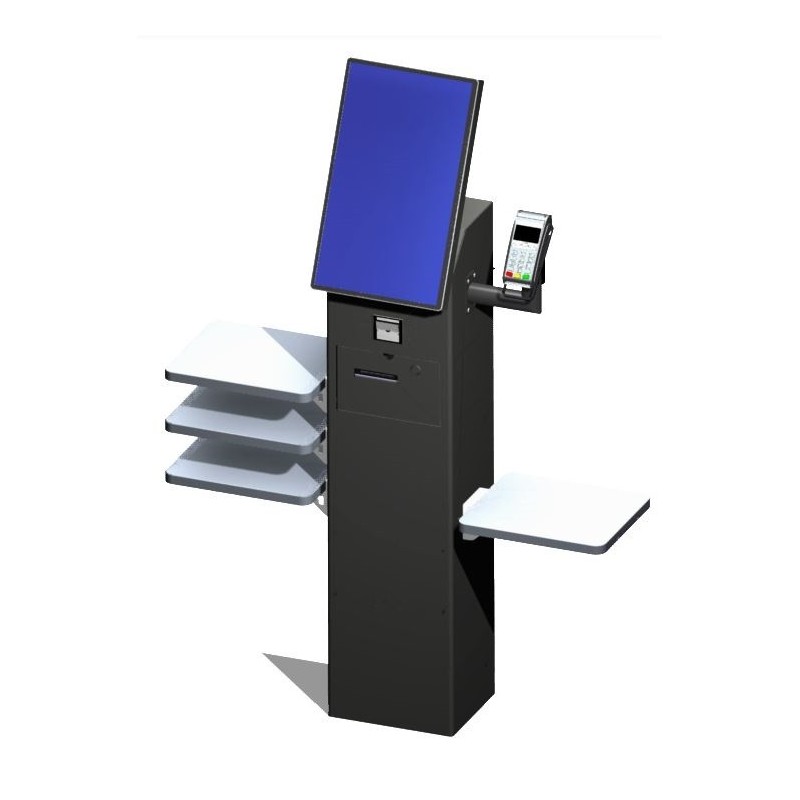

• Combinação 2: Duas bandejas, uma de cada lado da estrutura. Ambas as bandejas têm 320 mm de comprimento x 296 mm de largura. A bandeja à esquerda está a 800 mm de altura do chão e a bandeja à direita a 550 mm.
• Combinação 3: Duas bandejas, uma de cada lado da estrutura. Ambas as bandejas têm 320 mm de comprimento x 296 mm de largura. A bandeja à esquerda está a 670 mm de altura do chão e a bandeja à direita a 550 mm.
• Combinação 4: Duas bandejas, uma de cada lado da estrutura. Ambas as bandejas têm 320 mm de largura x 296 mm de largura, e 550 mm de altura em relação ao solo.

Todas as bandejas têm um gancho na parte inferior para pendurar sacos de compras.
